ما هو مبدأ عملية تصنيع الأنابيب لآلة تصنيع الأنابيب الخرسانية ذات الأسطوانة المعلقة؟

الآلة تصنيع الأنابيب الخرسانية المعلقةلديه هيكل بسيط وسهل التشغيل. يستخدم الخرسانة الصلبة الجافة لصنع الأنابيب. لديها نسبة منخفضة من الماء إلى الأسمنت، واستهلاك منخفض للأسمنت، ولا يوجد طبقات أو تسرب للمياه على جدار الأنبوب، وهي متجانسة وكثيفة، ولها أداء جيد ضد التسرب. إنها معدات فعالة للغاية. لقد تم الترويج لها منذ إطلاقها ولا تزال واحدة من أكثر الطرق المهمة تقدمًا واستخدامًا على نطاق واسع لصنع الأنابيب الخرسانية. قبل اختيار آلة تصنيع الأنابيب هذه، قد تكون مهتمًا بمبدأ العملية المحدد الخاص بها. دعونا نتعرف على آلة تصنيع الأنابيب الخرسانية ذات الأسطوانة المعلقة.

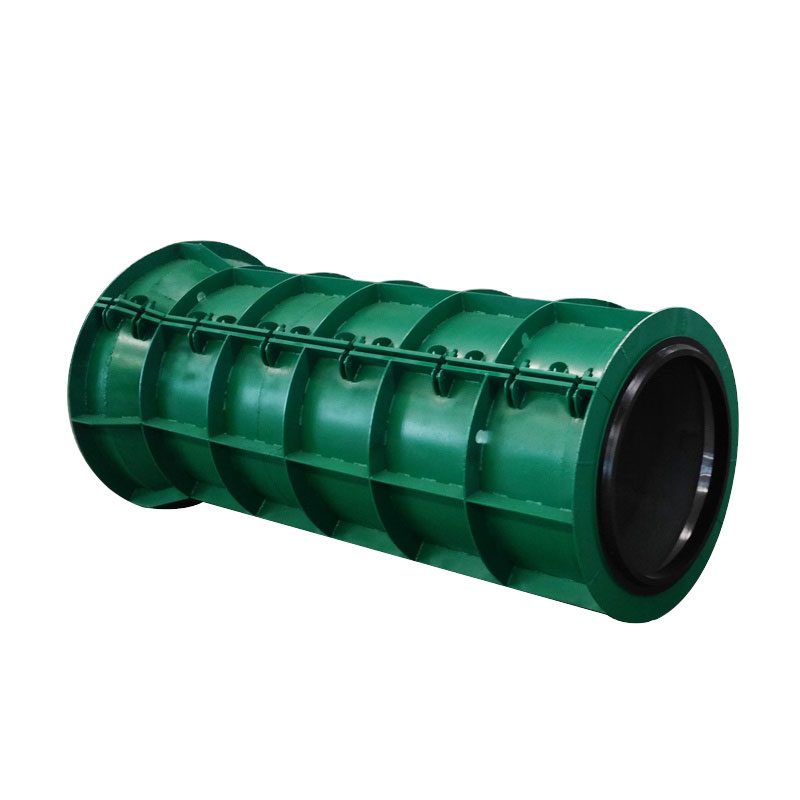

بادئ ذي بدء، قالب الأنبوب عبارة عن مزيج من جسم القالب والحلقات الفولاذية (حلقات الاحتفاظ) في كلا الطرفين معلقة على عمود أسطوانة التعليق، في حين أن عمود الأسطوانة عبارة عن عمود على شكل X على آلة أسطوانة التعليق، والتي يتم تشغيلها بواسطة المحرك ونظام النقل. يتم تشغيل القالب الفولاذي عن طريق الإحتكاك بين حلقة الإحتجاز وزيت أسطوانة التعليق، ويدور مع عمود أسطوانة التعليق. تتحكم حلقة التثبيت أيضًا في سمك جدار الأنبوب المراد تشكيله.

عندما يتم استخدام الأسطوانة المعلقة لصنع الأنابيب، فإن عمود الأسطوانة المعلق يدور وينتقل بشكل احتكاكي مع حلقات التثبيت عند طرفي قالب الأنبوب، مما يدفع قالب الأنبوب إلى الدوران. قالب الأنبوب يعادل أسطوانة جهاز الطرد المركزي الصناعي. في هذا الوقت، تتم إضافة الخرسانة، والخرسانة هي المادة المرتبطة بقالب الأنبوب. يولد قالب الأنبوب قوة طرد مركزي بسرعة معينة. عندما تتعرض الخرسانة لتسارع طرد مركزي معين، يتم إثراؤها على الجدار الداخلي لقالب الأنبوب حتى تصل إلى السماكة المطلوبة من خلال العملية. هذه هي عملية التغذية للآلة تصنيع الأنابيب الخرسانية المعلقةوالمعروفة أيضًا بعملية التغذية بالطرد المركزي.

تحت تأثير قوة الطرد المركزي، تتم إضافة المادة الخرسانية لتتجاوز السطح الدائري الداخلي لحلقة التثبيت. في هذا الوقت، يكون الاتصال الرئيسي مع عمود الأسطوانة هو الخرسانة. يتم توليد الضغط بين عمود الأسطوانة والخرسانة، وهو ضغط الأسطوانة. في عملية زيادة السرعة الزاوية للقالب الفولاذي، تزداد قوة التفاعل (ضغط الأسطوانة) لعمود الأسطوانة على الخرسانة + وفقًا لذلك، ويتم ضغط الأنبوب.

في عملية النشر والدحرجة، بسبب التوزيع غير المتساوي للمواد الخرسانية، والاهتزاز الناتج عن التلامس غير المتناسق بين عمود الأسطوانة والمواد الخرسانية، تساعد قوة الاهتزاز هذه على نشر المادة بالتساوي وزيادة تأثير الاهتزاز والضغط.

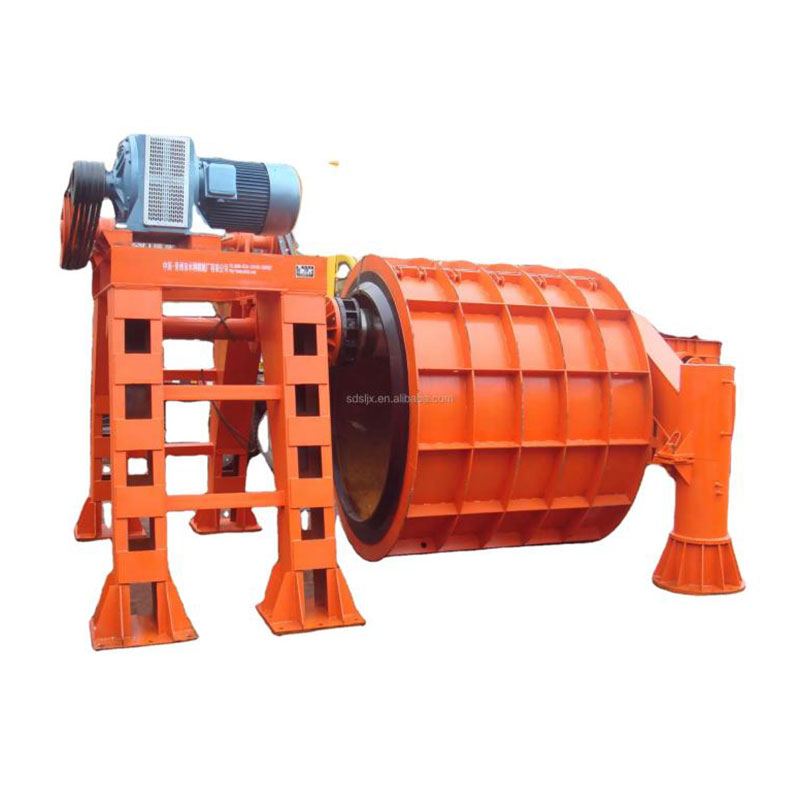

من خلال هذه الخطوات، يمكننا رؤية عملية الإنتاج بأكملها. عندما تعمل آلة تصنيع الأنابيب الخرسانية ذات الأسطوانة المعلقة، فإن عمود أسطوانة التعليق يدور بسرعة معينة يقودها المحرك، ويتم دفع قالب الأنبوب المعلق على العمود للدوران عن طريق الاحتكاك بين حلقة التثبيت وعمود أسطوانة التعليق. تلتصق المادة الخرسانية المضافة إلى قالب الأنبوب بالجدار الداخلي لقالب الأنبوب تحت تأثير الطرد المركزي. عندما يتجاوز سمك المادة الخرسانية المدخلة القطر الداخلي لحلقة الاحتفاظ بقالب الأنبوب، فإنها تخضع لضغط الأسطوانة في عمود أسطوانة التعليق وتصبح كثيفة تدريجيًا لتشكيل جدار الأنبوب. إن عملية تصنيع الأنابيب لضغط الخرسانة تحت العمل الثلاثي للطرد المركزي وضغط الأسطوانة والاهتزاز هي مبدأ العمل فيآلة تصنيع الأنابيب الخرسانية المعلقة.
